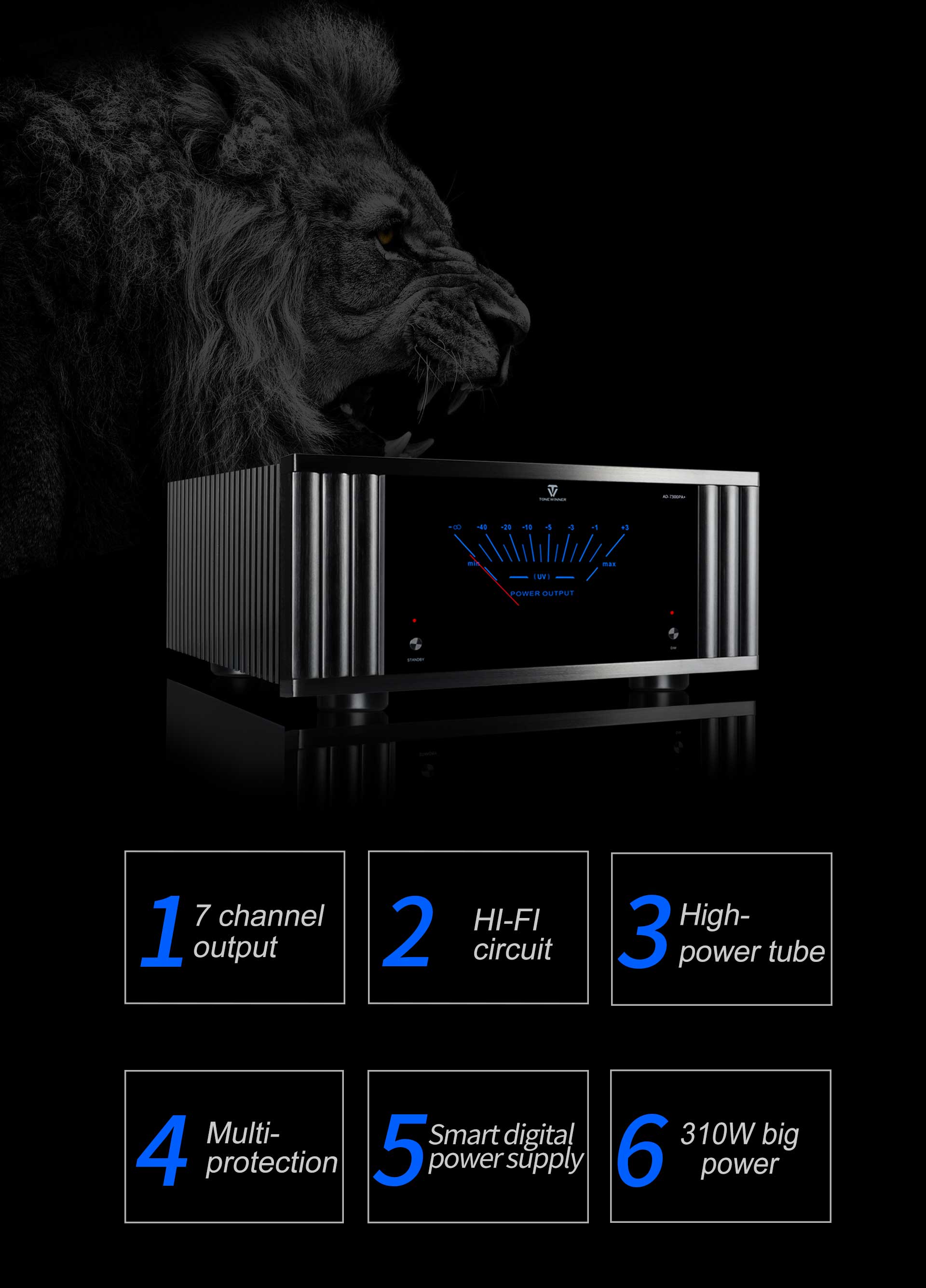

AD-7300PA+
7-Kanal-HiFi-Verstärker
Der AD-7300PA+ ist ein 7-Kanal-HiFi-Verstärker, der speziell auf den AD-7300HD-Prozessor abgestimmt ist. Dieser High-End-Verstärker mit hoher Leistung und umfassendem Schutz vor Überhitzung, Überlastung, Überstrom und Überspannung bietet zuverlässige Performance für Heimkinosysteme. Tonewinner zählt zu den Top 10 Audiomarken in China und verfügt über mehr als 30 Jahre Erfahrung in der Entwicklung und Herstellung von Akustikprodukten. Als Originalhersteller begrüßt Tonewinner Distributoren, Partner und Kunden weltweit.
Modell
AD-7300PA+Kanäle
7Leistung
7×310WGW
26.3kg
AD-7300PA+
7-Kanal-HiFi-Verstärker
Bauen Sie Ihr eigenes Heimkino
Mehrfacher Schutz
Um einen einwandfreien Betrieb der Maschine und der Lautsprecher zu gewährleisten, ist ein fünffacher Schutz gegen Überspannung, Überhitzung, Überlastung, Überstrom und Kurzschluss integriert.
HD-Audio- und Videodecoder
Hochwertige Soundeffekte und exzellente Klangqualität, leistungsstark, praktisch und komfortabel Hochauflösender Dekodierungs-Nachstufen-Hochleistungsverstärker
Audiophile Ausgangsschnittstelle
Der Eingangsteil der Schaltung verfügt über optionale symmetrische und unsymmetrische Eingänge, einen rauscharmen Doppeldifferenzverstärker und eine spiegelbildliche Konstantstromquelle. Dies verbessert das Signal-Rausch-Verhältnis des Gesamtgeräts und macht es besser geeignet für die hohen Schalldruckdynamiken von Heimkinos. In der letzten Stufe der Schaltung sind eine hohe Ansteuerleistung, eine hohe Anstiegsgeschwindigkeit, eine Temperaturkompensation und eine DC-Servoschaltung integriert. Eine negative Rückkopplungsschaltung gewährleistet die Stabilität des Geräts.
Hi-Fi-Schaltungsdesign
Es verwendet vollständig die High-Fidelity-Schaltungsstruktur der unabhängigen 7-Kanal-Modul-Leistungsverstärkerplatine. Die in jedem Kanal verwendete HiFi-Schaltung sowie die Prozesse, das Layout und die verwendeten Materialien sind nahezu identisch. Die Front- und der linke Kanal verfügen über freiliegende Kühlkörper, die nicht nur größer sind, sondern aufgrund der Ruhestromstärken auf allen Stufen der Schaltung auch einen höheren Strom in der Leistungsverstärkerstufe aufweisen. Dies bildet die technische Grundlage für die Ausgangsleistung von 7 Kanälen.
Hochleistungstransistor
3 Zwei Paare der bekannten ON Semiconductor NJW0302G/NJWO281G Hochleistungstransistoren für Audioanwendungen mit dreistufiger Darlington-Schaltung bilden einen Gegentakt-Ausgang und liefern eine starke Leistung von 310 W an 8 Ohm pro Kanal. Das Gerät verfügt über insgesamt 7 Kanäle und 42 NJW0302G/NJW0281G Hochleistungsröhren – wahrlich ein Kraftpaket!
Äußeres Design
Das Gehäuse besteht komplett aus schwarzem Aluminium mit einer Acrylglasplatte an der Vorderseite.
Der Zeiger des Voltmeters ist seeblau, was seine Schönheit und Eleganz unterstreicht.
|
Parameter
|
Nennausgangsleistung: 515 W RMS (4 Ω, THD = 3 %, 1 kHz) 310 W RMS (8 Ω) , THD=3%, 1 kHz, ) |
|
Nennimpedanz: 8 Ω |
|
|
Verstärkung: 29,5 dB |
|
|
THD: ≤0,09% (1 kHz, normaler Betriebszustand) |
|
|
Signal-Rausch-Verhältnis: ≥100 dB (A-bewertet, analog direkt) |
|
|
Frequenzgang: 20 Hz - 50 kHz (+1/-3 dB, analoger Durchgang) |
|
| Nettogewicht: 25 kg, Bruttogewicht: 26,3 kg | |
|
Netzspannung: ~110V-115V (60Hz) /~220V-230V (50Hz) |
|
|
Abmessungen: 440x197x445mm (BxHxT) Verpackungsabmessungen: 554 x 321 x 572 mm |
Dolby Atmos AV-Empfänger
|
AD-7300PA+
|
Bemessungsimpedanz
|
|
≥100 dB (A-bewertet)
|
Gewinnen
|
|
≤0,09 % (1 kHz, normaler Betriebszustand)
|
Dimension
|
|
515 W RMS (4 Ω, THD = 3 %, 1 kHz) 310 W RMS (8 Ω, THD = 3 %, 1 kHz) |
NW
|
|
20 Hz–50 kHz (+1/-3 dB)
|
Material
|
|
7
|
Zubehör
|
|
Wohnzimmer, Ausstellungsraum, Clubraum, Karaoke-Raum usw.
|
Farbe
|
AD-7300PA+ ist ein 7-Kanal Hi-Fi-Leistungsverstärker für Audio und Video Die Hi-Fi-Schaltungsstruktur besteht aus sieben unabhängigen Transistoren. Leiterplatten. Die HiFi-Schaltung, der Fertigungsprozess, das Layout und die verwendeten Materialien sind bei den Leiterplatten der einzelnen Kanäle nahezu identisch. Für den linken und rechten Kanal werden freiliegende Kühlkörper verwendet, die nicht nur größer sind, sondern auch höhere Ruhestromwerte auf allen Ebenen der Schaltung aufweisen und eine höhere Class-A-Leistung ermöglichen.
