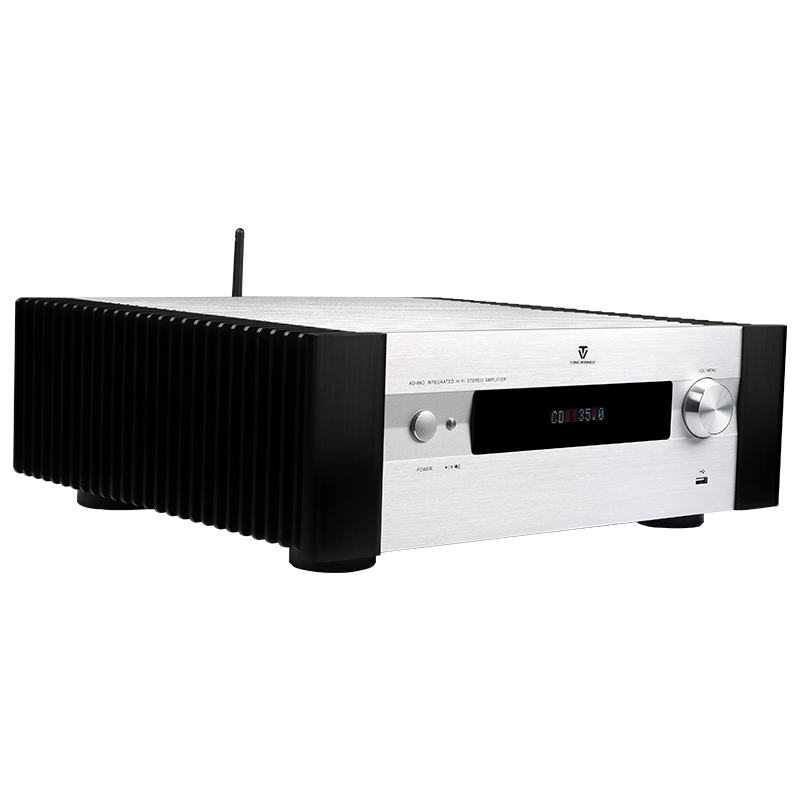

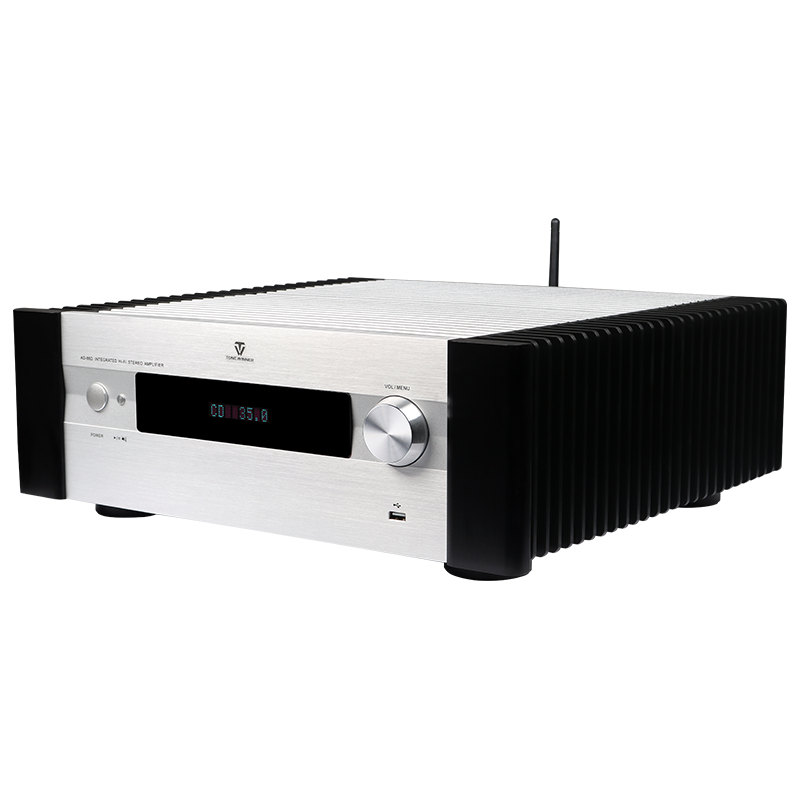

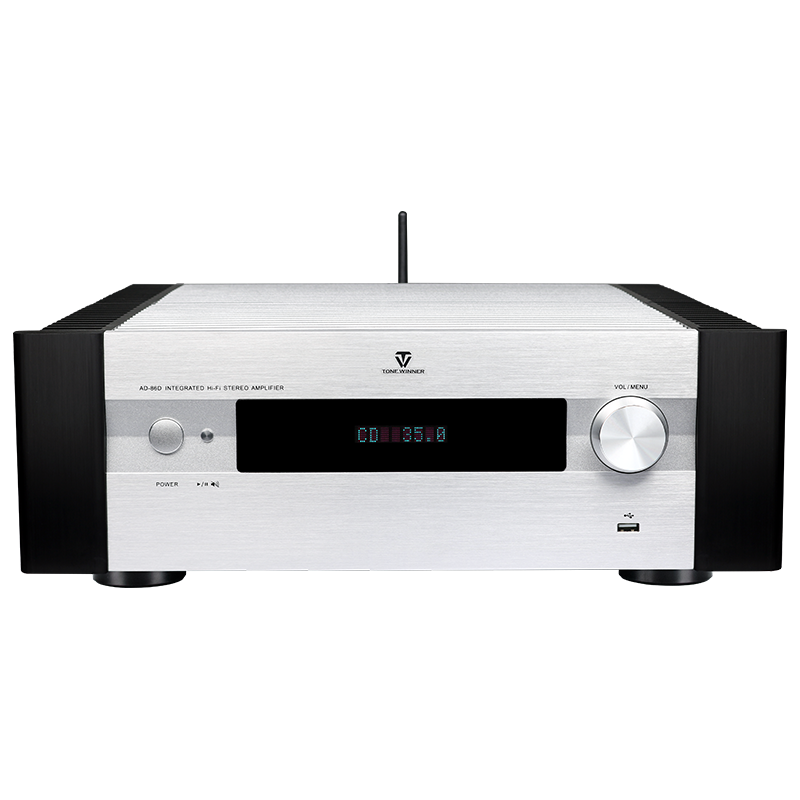

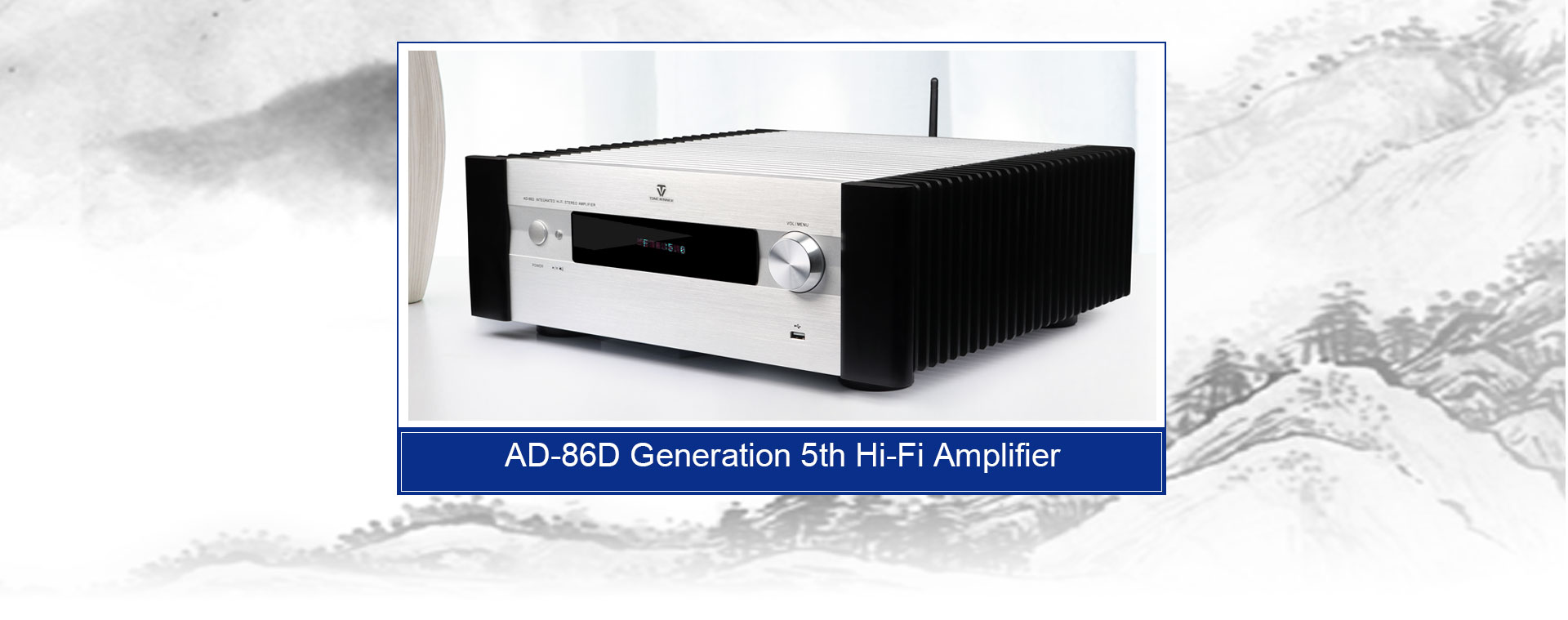

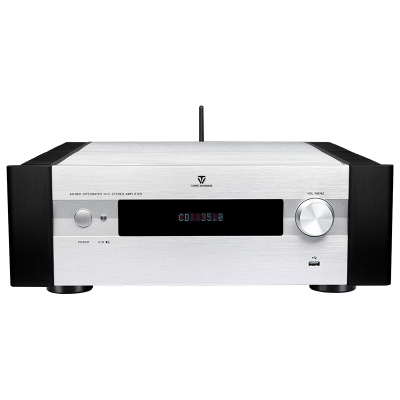

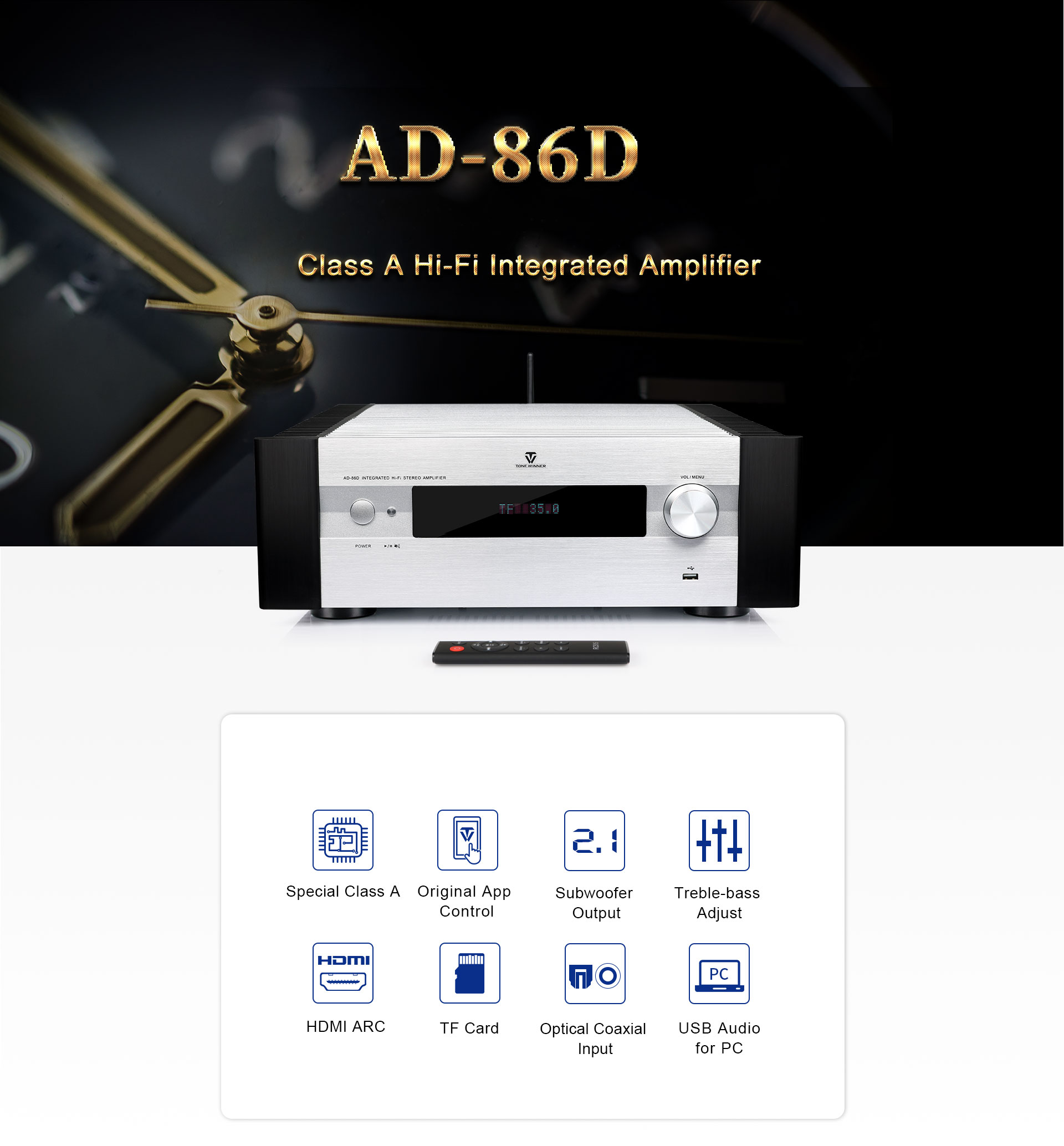

AD-86D
Integrierter Hi-Fi-Verstärker der Klasse A
Um die Nachfrage des modernen Zuhauses nach hochwertigen und modischen Produkten zu erfüllen, hat Tonewinner eine neue Generation von HIFI-Produkten entwickelt. AD-86D HI-FI ist eines dieser Produkte, eine neue Generation von HiFi-Verstärkern der Mittelklasse, um die Nachfrage junger Audioliebhaber nach modischem Aussehen und exquisitem Klang zu erfüllen. Als eine Top-10-Audiomarke in China verfügt Tonewinner über mehr als 30 Jahre Erfahrung in der Entwicklung und Herstellung von Akustikprodukten. Als Originallieferant heißt Tonewinner Distributoren, Partner und Kunden auf der ganzen Welt immer herzlich willkommen.
Modell
AD-86DKanäle
2.0Leistung
2*120WGW
23KGAD-86D
Integrierter Hi-Fi-Verstärker der Klasse A

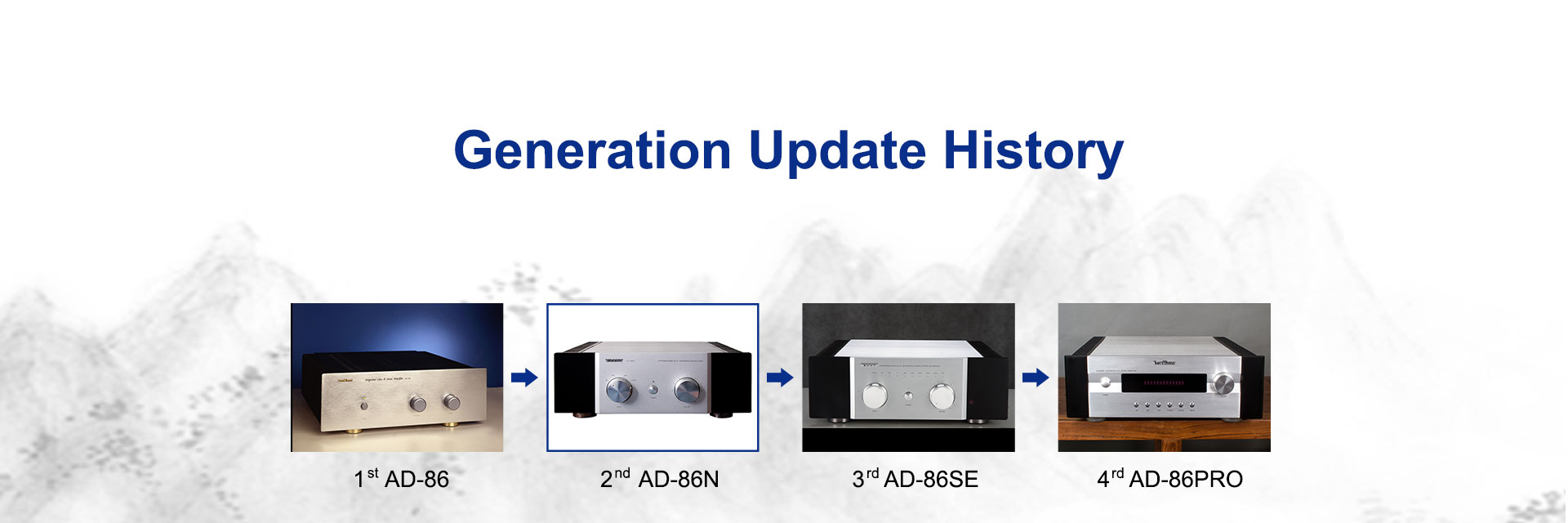

Update-Verlauf der Generation

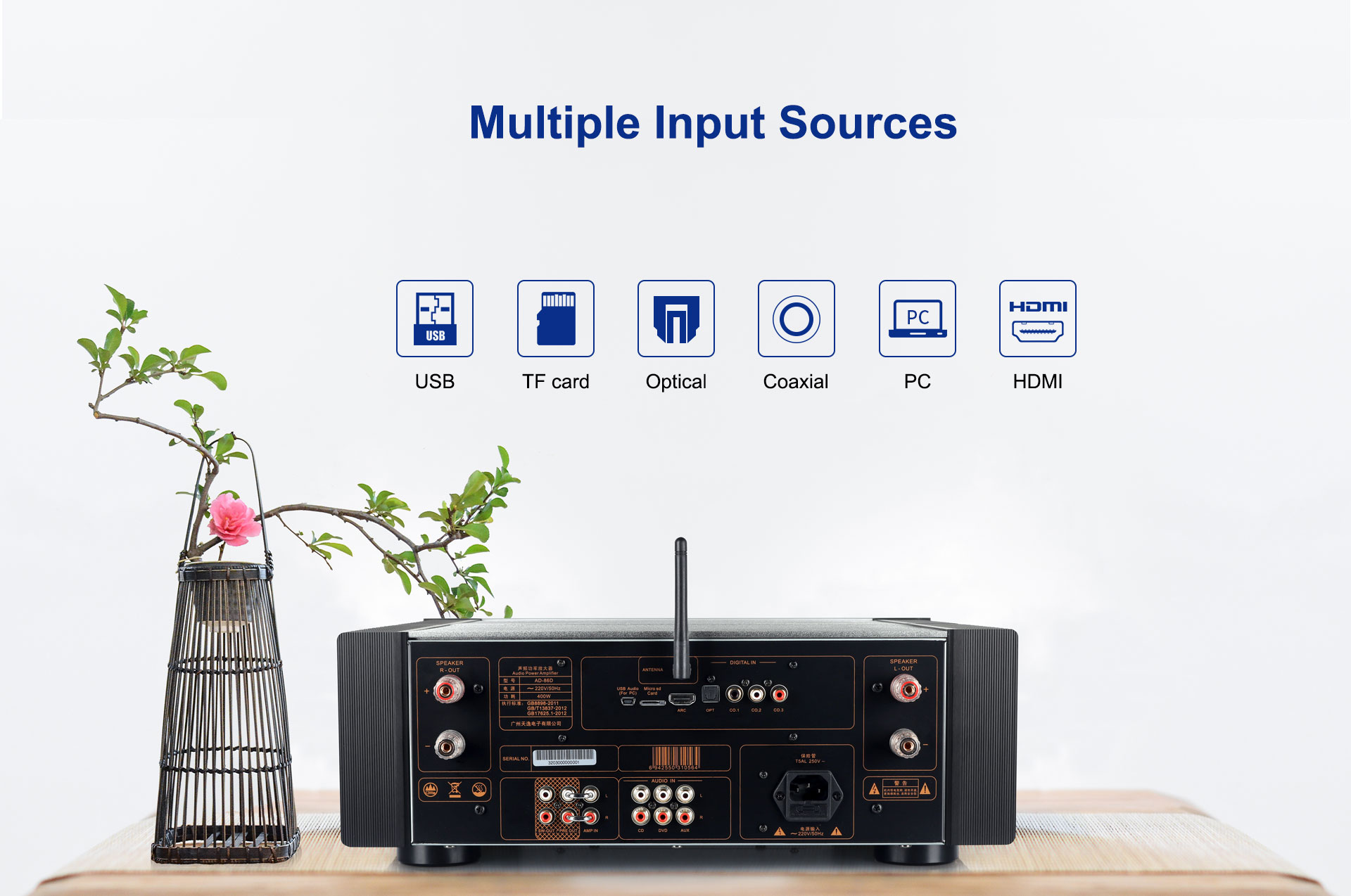

Mehrere Eingangsquellen

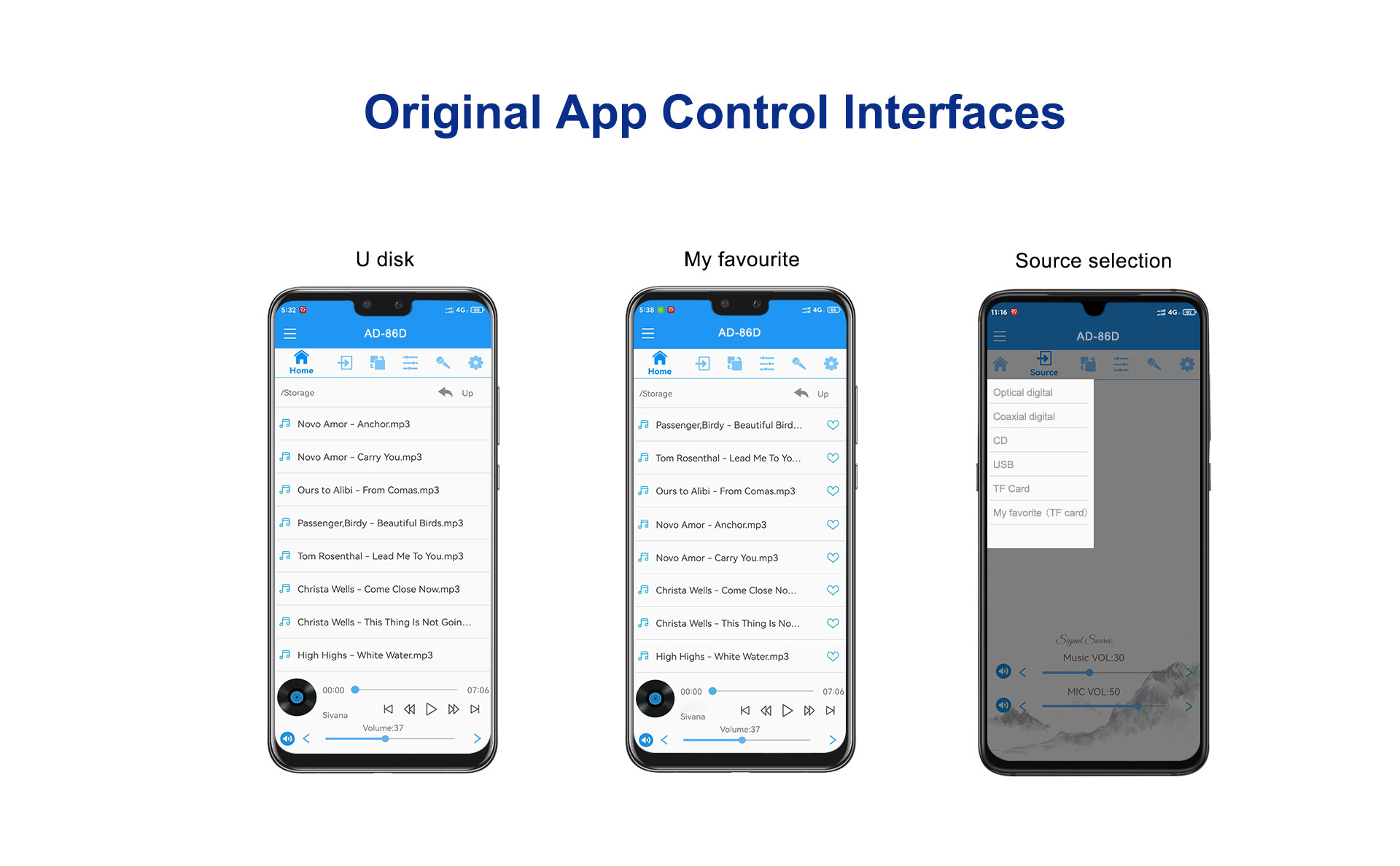

Ursprüngliche App-Steuerungsschnittstellen
15-Meter-Bluetooth-Übertragung
Hochgeschwindigkeit und stabil, geringe Verzerrung, Energieverbrauch und Latenz.
Wechseln Sie alle gewünschten Musik-Apps und Plattformen.
128G für verlustfreien Soundeffekt
Unterstützt 128G USB-Festplatte und TF-Karte und unterstützt die Formate APE, FLAC, WAV, MP3, WMA.
HDMI-ARC für bessere Übertragung
Unterstützt HDMI ARC zum Anschließen an den Fernseher für besseren Klang.

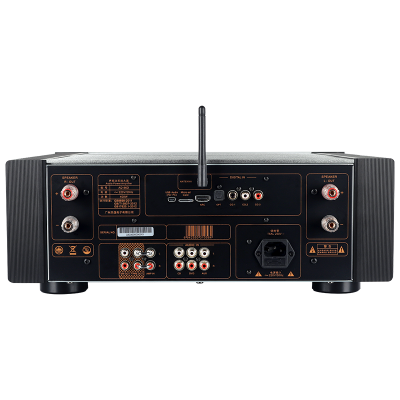

Mehrere Verbindungsoptionen
1-Wege-USB-Audio für PC, 1-Wege-Optikeingang und 3-Wege-Koaxialeingänge, die PCM192kHz/24bit für digitale Geräte verarbeiten.
Einstufiger integrierter Verstärker und Verstärkerschalter
Die PRE OUT-Buchsen und AMP IN-Buchsen sind durch einen Kurzschlussring verbunden, um Signale von diesem Gerät zu geben und es zu einem integrierten Verstärker zu machen. Entfernen Sie den Kurzschlussring und Sie erhalten einen unabhängigen Verstärker, sodass Eingangssignale durch den „AMP IN“-Anschluss gehen können.

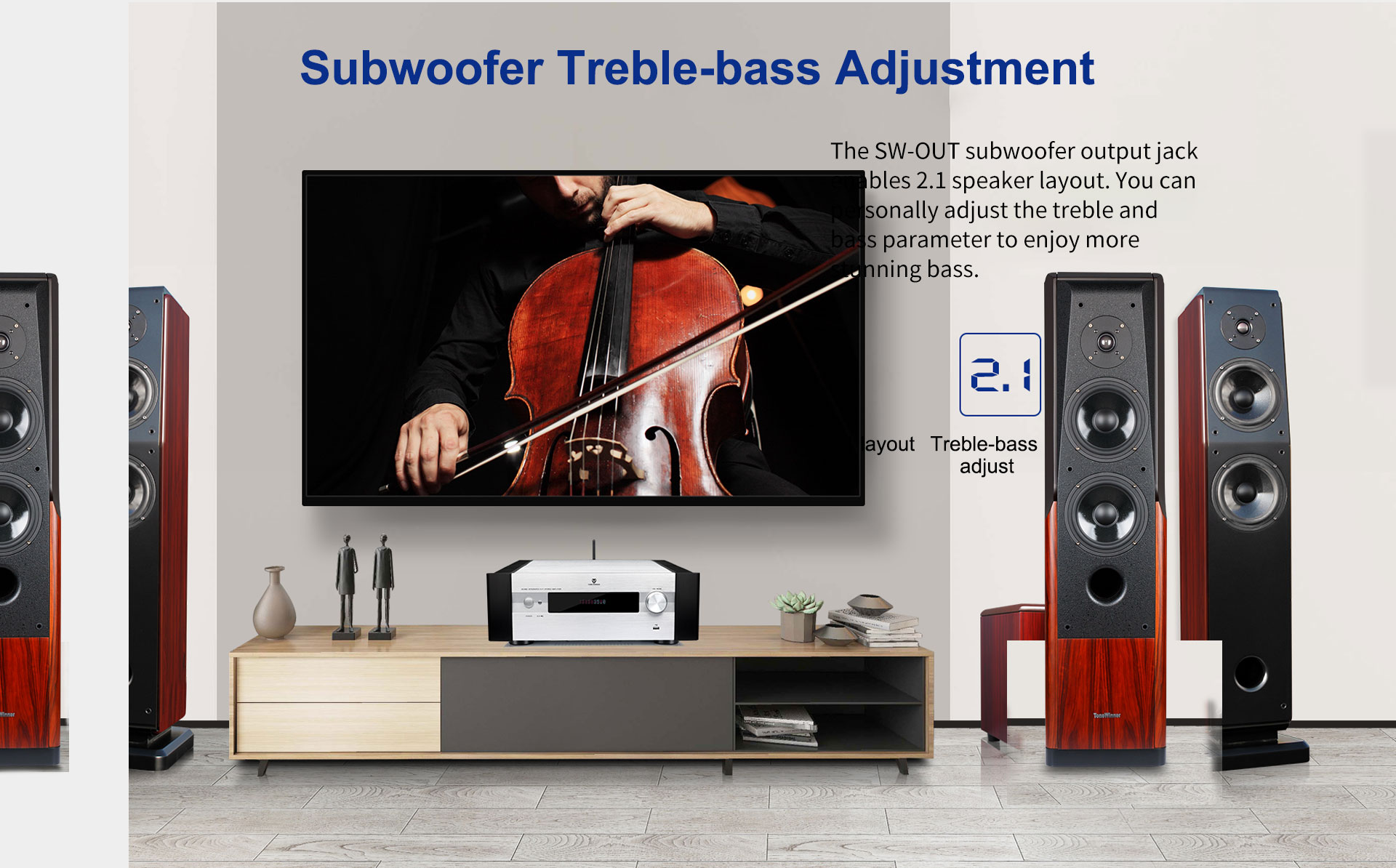

Subwoofer-Höhen-Bass-Einstellung
Internes Layout mit mehreren Kammern
Die Bereiche Stromversorgung, Eingang, Stromspeicher und linker und rechter Verstärkungskanal sind in Kammern unterteilt, um die Interferenz freier elektromagnetischer Wellen zu reduzieren.
Hi-Fi-Schaltungsdesign
Der Vorverstärkerteil verwendet einen hochwertigen Operationsverstärker, und der Verstärkerteil verwendet eine typische Differentialverstärkerschaltung mit unsymmetrischem Eingang und doppelseitigem Ausgang, die ein geringes Eingangsrauschen aufweist und die Spannungsverstärkung erheblich verbessert.
Die Verstärkerschaltung in Basisschaltung wird verwendet, um die Schaltungsleistung zu verbessern, und nach der Temperaturkompensation und dem Stromexpansionsteil bietet die Verstärkerausgangsschaltung eine starke Unterstützung, um die Lautsprechereinheiten anzusteuern, um Ton auszugeben.
Filterkondensator mit hoher Kapazität
6 kundenspezifische Filterkondensatoren mit einer Gesamtkapazität von 57.400 μF werden eine starke Unterstützung bieten.
Hochleistungs-Ringkerntransformator
Als Stromquelle dient ein 400-VA-Hochleistungs-Ringtransformator
und bietet Hochleistungsunterstützung, um die gesamte Maschine anzutreiben.
AD-1955 DAC-Decodierungschip
Es unterstützt 24-Bit-PCM-Audiodaten mit einer Abtastrate von bis zu 192 kHz
und etwa 120 dB SNR/DNR (nicht stummgeschaltet) bei 48 kHz Abtastrate
(A-gewichtet) mit abhängigem Digitalfilter und D/A-Wandler.
Der flexible serielle Dateneingangsport ermöglicht eine nahtlose Verbindung
auf eine Vielzahl von Geräten und reduziert auch Fehler beim Decodieren.
Hochleistungs-Toshiba-Transistor
Insgesamt acht TTC-5200/TTA1943-Hochleistungstransistoren von Toshiba arbeiten zusammen, um helle Höhen, analytische Mitten und klangliche Bässe zu bieten.
OPA1678 Operationsverstärker
Es übernimmt neun optionale Verstärker OPA1678 von
TI-Unternehmen, um die Verstärkung des vollen Gleichgewichts zu bilden
Struktur, um einen analytischen und warmen Klang zu erzeugen.
Einzelheiten
|
Parameter
|
SNR: ≥96dB (A-gewichtet,E=1V) |
| Frequenzbereich: 20Hz-60KHz (+1/-3dB) |
|
| THD: ≤ 0,05 % (1 kHz, normale Arbeit) |
|
| Ausgangsleistung: 120W*2 RMS/8Ω (THD=1%, 1KHz) |
|
| Nennimpedanz: 4~8 Ohm |
|
| Verstärkung: 42dB |
|
| Eingangsimpedanz: 10K |
|
| NW: 18,5 kg, GW: 23 kg | |
| Versorgungsspannung: ~220V(50Hz) |
|

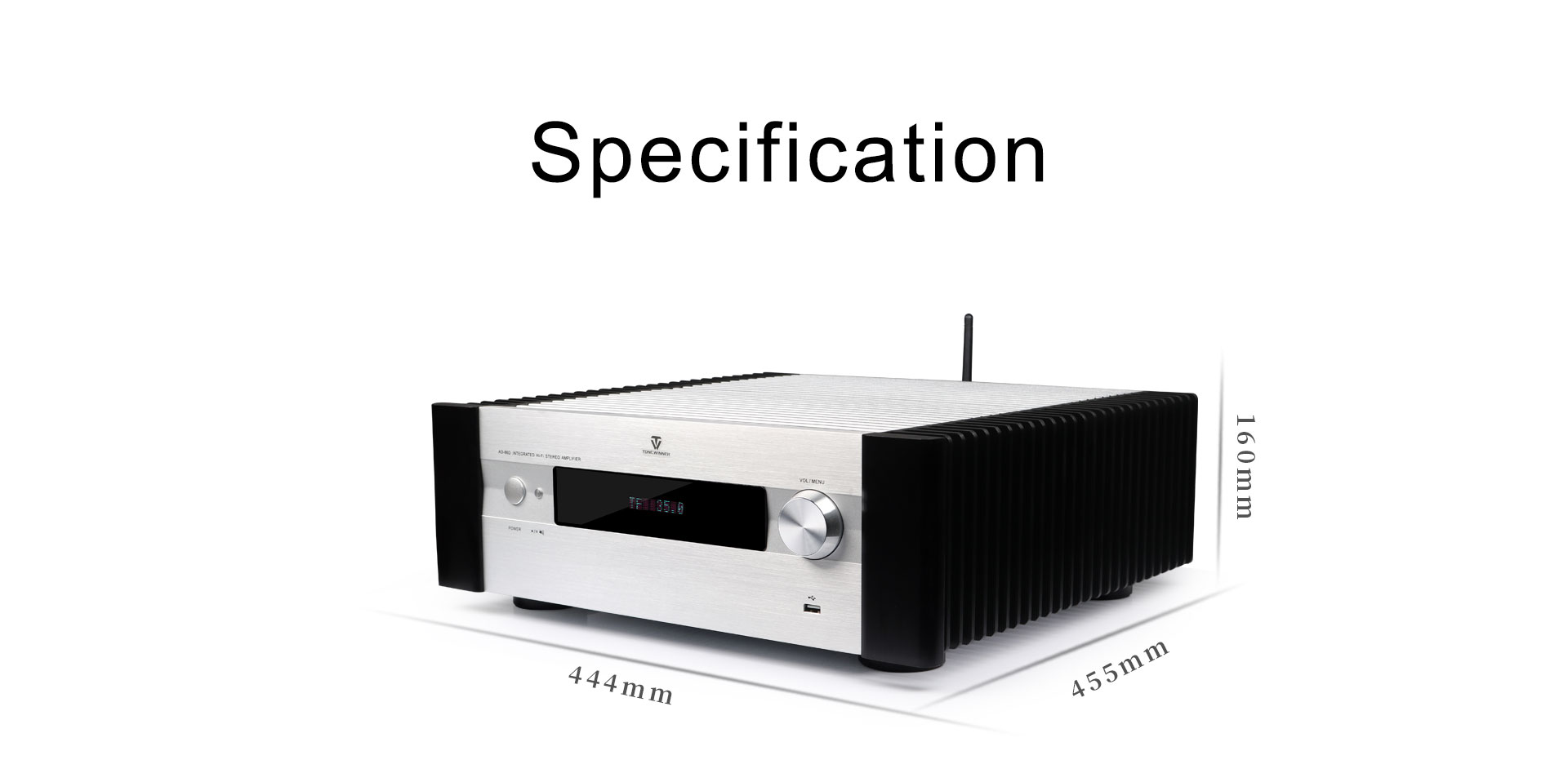

| Gesamtgröße: 444 x 455 x 160 mm |
|
| Leistungsaufnahme des Geräts: 400 W/8 Ω |
|
AD-86D
|
Kanäle
|
|
<0,05 % (1 KHz, normaler Arbeitszustand)
|
SNR
|
|
120 W (8 Ω ein Kanal, 1 kHz, THD = 1 %)
|
Frequenzgänge
|
|
8 Ohm
|
Einheitsverbrauch
|
|
42dB
|
Eingangsimpedanz
|
|
4~8Ω
|
NW
|
|
444*413*66mm
|
Zubehör
|
Um die Nachfrage des modernen Zuhauses nach hochwertigen und modischen Produkten zu erfüllen, hat Tonewinner eine neue Generation von HIFI-Produkten entwickelt. AD-86D HI-FI ist eines dieser Produkte, eine neue Generation von HiFi-Verstärkern der Mittelklasse , um die Nachfrage junger Audioliebhaber nach modischem Aussehen und exquisitem Klang zu erfüllen.
1. Externes Design

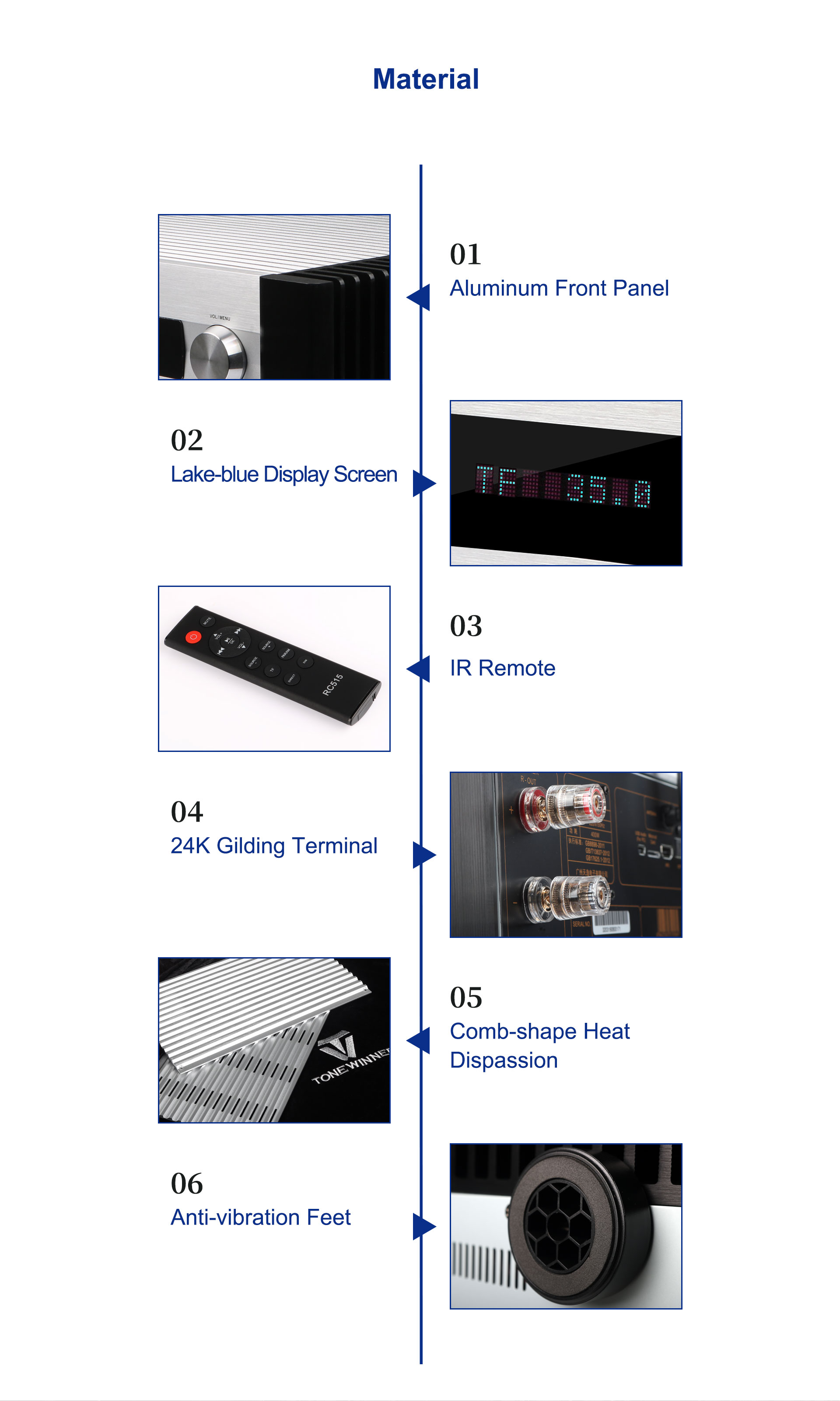

Das Gehäuse aus Aluminiumlegierung des AD-86D ist klassisch schwarz und silbern und eloxiert, um die Oberfläche für einen langfristigen Betrieb poliert und glänzend zu halten. Die Frontplatte ist glatt in V-Form gebogen und mit einem seeblauen Bildschirm verziert. Die Knöpfe und Tasten auf dem Bedienfeld oder der Fernbedienung sind alle in guter Farbe und Textur gefertigt und poliert. Das schlanke lineare und geschwungene Design passt in die meisten Räume und bringt gute Gefühle.
2. Internes Design
Der Vorverstärkerteil übernimmt den High-Fidelity-Operationsverstärker und der Verstärkerteil übernimmt Differenzverstärkerschaltungen und insgesamt acht TTC-5200/TTA1943-Hochleistungstransistoren von Toshiba. Ein langer Servomotorschaltkreis und ein geeigneter negativer Rückkopplungsschaltkreis werden verwendet, um den Maschinenbetrieb zu stabilisieren, Verzerrungen zu minimieren und die Leistung zu verbessern.
Insgesamt sechs Filterkondensatoren sind an die Maschine angepasst und unterstützen bis zu 57.400 Kapazitäten, die gute Eigenschaften in Bezug auf Spannungswiderstandswert, Temperaturwiderstandswert und Kapazitätswert aufweisen.
Der Zweikanal-Operationsverstärker OPA1678 der Firma TI bietet eine höhere Leistung auf Systemebene als herkömmliche Operationsverstärker, die üblicherweise in Audioschaltkreisen verwendet werden. Es erreicht eine niedrige Rauschdichte von 4,5 nV/√Hz und eine geringe Verzerrung von 0,0001 % bei 1 kHz, was die Audiosignaltreue verbessert. Es bietet auch einen Rail-to-Rail-Ausgangshub von bis zu 800 mV mit einer 2-kΩ-Last, was den Headroom erhöht und den Dynamikbereich maximiert.
Der NJW1194 ist ein elektronischer 2-Kanal-Lautstärkeregler mit 4-in-1-out-Stereo-Audio-Wahlschalter und Klangregelung. Es bietet rauscharme und verzerrungsarme Eigenschaften mit einer Widerstandsleiterschaltung . Es erreicht ein niedriges Ausgangsrauschen von -117 dBVtyp, eine Kanaltrennung von -120 dBtyp und einen 0,5-dB-Schritt für die Höhen-Bass-Lautstärkeanpassung.
Der AD-1955-Decodierungschip der Firma Analog Devices unterstützt 24-Bit-PCM-Audiodaten mit einer Abtastrate von 192 kHz.
3. Hauptmerkmale
4. Soundeffekt
AD-86D unterstützt einen breiten Frequenzbereich für die meisten Musikarten und liefert analytischen Gesangs- und Instrumentenklang. Mit seiner guten Kanaltrennung, egal ob für klassische oder Rockmusik, liefert Ihnen der AD-86D helle Höhen, aufgeblähte Mitten und satte Bässe.
